Ciao a tutti,
in questi giorni avevo l’esigenza di un interrutore crepuscolare che fosse completamente elettronico (leggi senza relè) e con pochissimi componenti.
Ho inizialmente optato per una soluzione a singolo transistor, ma purtroppo c’erano due svantaggi: il cambio di stato non era netto bensì molto graduale e il transistor generava un leggero dropout che diminuiva drasticamente la luminosità della Led Strip.
A questo punto ho pensato di optare per un mosfet N; in questo modo il cambio di stato era un po’ più netto e soprattutto il il dropout indotto era nell’ordine di qualche mV.

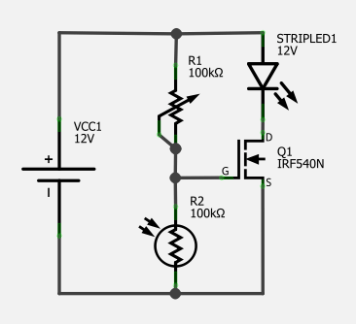

Lo schema adottato alla fine è il seguente:
Il funzionamento è molto semplice: la fotoresistenza adottata ha un valore di circa 100kΩ al buio e quando questa si illumina, la resistenza diminuisce ed il partitore di tensione tra R1 e R2, fa si che il gate di Q1 si porti sotto il livello di soglia (tra i 2V e i 4V) spegnendo la Led Strip. Con R1 ovviamente regolo la sensibilità mentre e invertendo R1 ed R2, inverto il funzionamento (si accende con la luce, si spegne con il buio).
A presto!
